شاحنة العمل الجوي
| قاعدة العجلات | 3815mm-4475mm |
| قيادة | 4X2/4X4 |
| نموذج المحرك | 4HK1 |
| قوة المحرك | 189HP-205HP |
| الارتفاع الأقصى للعمل | 18m-45m |
| حمولة دلو العمل | 2000 Kg |
| النمط الهيكلي | ذراع التمدد / الذراع المفصلي |
تكوين المنتج
| االمكونات | تتكون منصة العمل الجوية بشكل رئيسي من آلية أرجل الأسطوانة، آلية الرفع، آلية الدوران، منصة العمل وآلية التسوية الخاصة بها، إلخ. | |||
| المكونات الرئيسية | الدلو العاملة مجهز بآلية تسوية مدمجة يمكنها الدوران ± 90 درجة، ذراع عمل سداسي، اسطوانات زيت مزدوجة السعة، غلاف من الفولاذ المقاوم للصدأ، ومنصة مشي مضادة للانزلاق ذات نقش؛ لوحة تحكم مزدوجة لمحطة العمل، وآلية دوران 360 درجة. | |||
| الموثوقية | يتضمن النظام تحكمًا آليًا بالحد الأقصى للسعة بواسطة الكمبيوتر، ومراقبة آلية كاملة لعملية حالة العمل، وقفل آلي عند الصعود والنزول، مما يمنع بشكل فعال الأخطاء التشغيلية، ويضمن الأمان والموثوقية. كما أنه مجهز بمصدر طاقة احتياطي كهربائي للطوارئ، مما يمكنه من الاستجابة الفعالة لحالات الطوارئ. بالإضافة إلى ذلك، يحتوي دلو العمل على آلية تسوية مدمجة ونظام مضاد للانقلاب. | |||
| تصميم الهيكل | تتميز المركبة بتصميم خفيف الوزن، وتصنيع نمطي، وهيكل وتقنية على الطراز الكوري، ومصنوعة من الفولاذ عالي القوة للحفاظ على قيمة جمالية عالية. تتمتع بوزن خفيف وقوة عالية، مع اسطوانات هيدروليكية مزدوجة السعة للرفع والدعم المستقر. | |||
| مزايا المركبة | ميزات فريدة، الملحقات الأساسية المتزامنة القابلة للتمدد لذراع المفصل هي أجزاء مستوردة، الجودة مستقرة، ونظام التحكم الإلكتروني تم تطويره من قبل المصنع الأصلي. السيارة الخاصة مجهزة بمحرك دوار مزدوج، يعملان معًا بشكل متكامل. سلسلة نقل الحركة المزدوجة بالحبال تتمتع بآلية كسر وحماية تمنع التلامس بين المركبة العلوية والسفلية مع سلة التعليق الكبيرة. | |||
مخطط السيارة

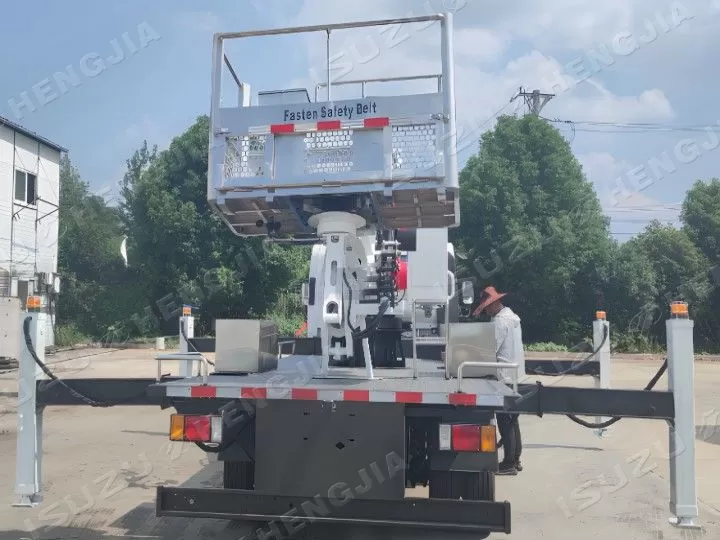

360 درجة آلية الدوران

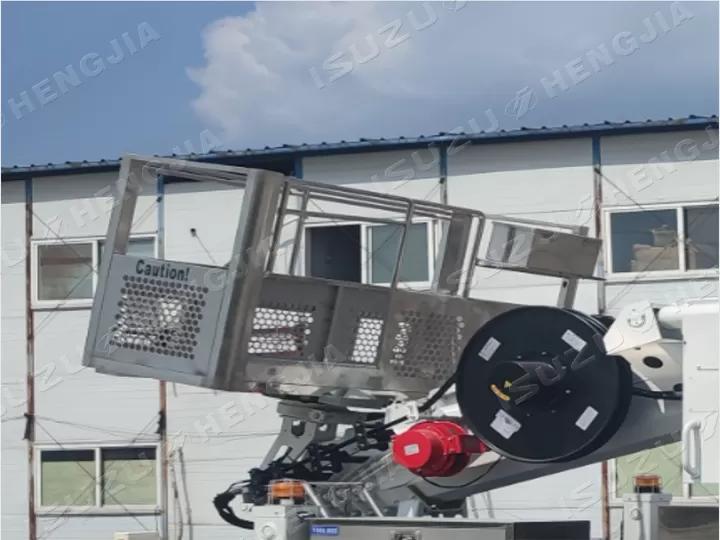

دلو العمل الجوي

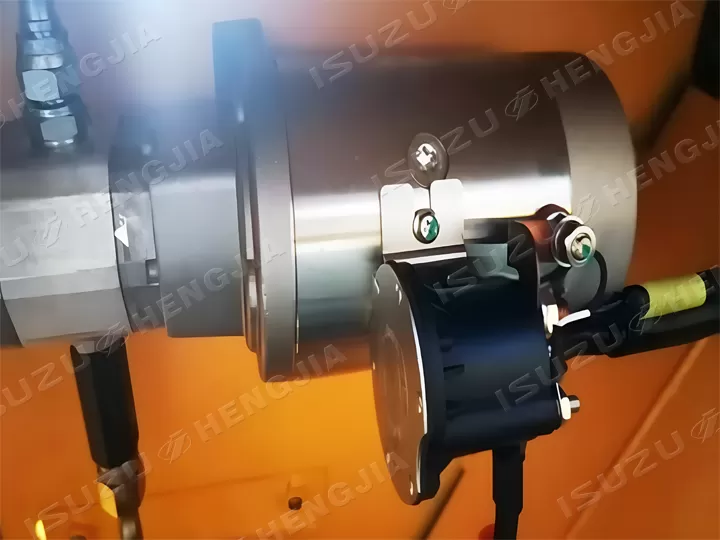

محرك الطوارئ الكهربائية

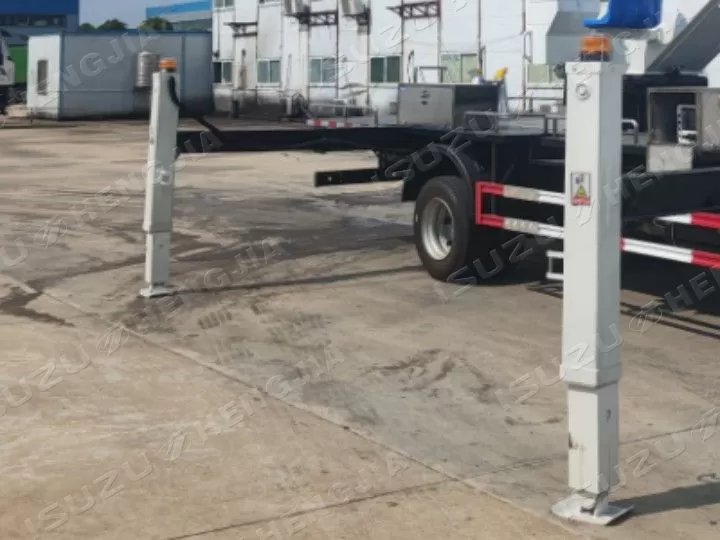

H نوع الأسطوانة

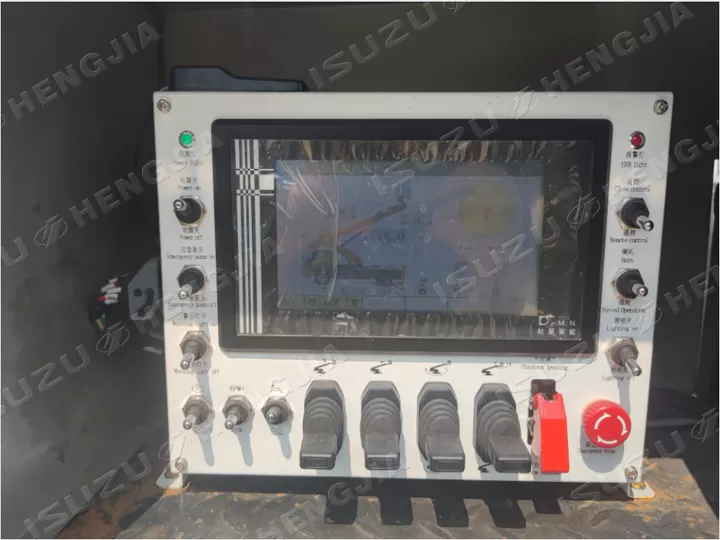

لوحة تحكم طافرة وظيفية

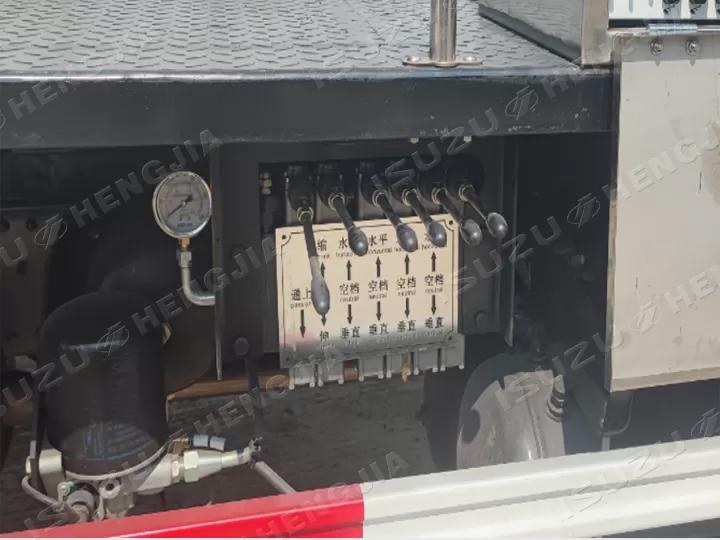

أشرطة التحكم في السيدندر الجانبية

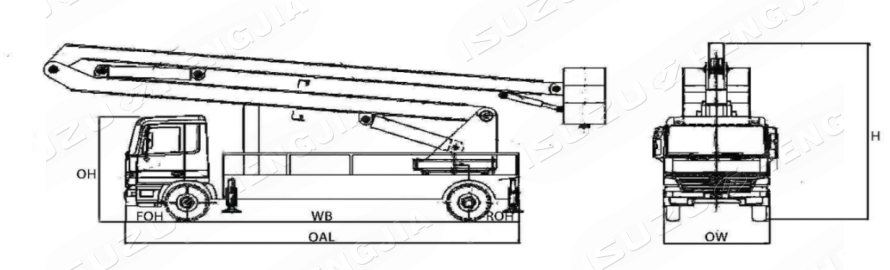

مخطط السيارة
| الموديل | WB | OAL | OW | OH | FOH | ROH |
| 700P | 3815 | 7230 | 2250 | 3300 | 1680 | 1735 |
| 4475 | 8500 | 2500 | 3300 | 1680 | 2345 | |
| الأبعاد المخصصة المذكورة أعلاه تشير إلى تفاصيل المصنع. | ||||||
| اسم المنتج | ISUZU 700Pشاحنة العمل الجوية | |||
| معلمات كاملة | قاعدة عجلات السيارة (mm) | 3815 | 4475 | |
| حجم السيارة (mm) | 7230×2250×3300 | 8500×2500×3700 | ||
| الكتلة الكلية (kg) | 10550 | 10550 | ||
| وزن كبح (kg) | 7405 | 8910 | ||
| عدد الركاب في الكابينة | 3 | 3 | ||
| السرعة القصوى | 110 | 110 | ||
| مواصفات الإطارات | 235/75R17.5 16PR | 235/75R17.5 16PR | ||
| عدد الإطارات | 6+1 | 6+1 | ||
| معايير الانبعاثات | EUROⅤ、EUROⅥ | EUROⅤ、EUROⅥ | ||
| المحرك + ناقل الحركة | نموذج ناقل الحركة | Isuzu MLD | Isuzu MLD | |
| ناقل الحركة اليدوي | 1سرعات أمامية 6+ سرعة خلفية | 1سرعات أمامية 6+ سرعة خلفية | ||
| 4HK1-TCG60 | 151kw/205hp | ○ | ○ | |
| 4HK1-TCG61 | 139kw/189hp | ○ | ○ | |
| الارتفاع الأقصى للعمل | 18m-22m | 24m-45m | ||
| حمولة دلو العمل | 200 ㎏ | 200 ㎏ | ||
| المدى الأقصى للعمل | 8.5m-9.5m | 11m-18.5m | ||
| زاوية الدوران | 360° | 360° | ||
| معايير المصنع | تم استخدام صمامات اتجاهية محلية ومستوردة وأسطوانات هيدروليكية، مع تسوية ميكانيكية بقضيب خارجي، ووظيفة قفل الأسطوانة، وتشغيل هيدروليكي كهربائي. | تم استخدام صمامات اتجاهية محلية ومستوردة وأسطوانات هيدروليكية، مع تسوية ميكانيكية بقضيب خارجي، ووظيفة قفل الأسطوانة، وتشغيل هيدروليكي كهربائي. | ||
| ملاحظة: التفاصيل الفنية تشير إلى معلومات المصنع، مع إتاحة خدمة التخصيص حسب الطلب | ||||
