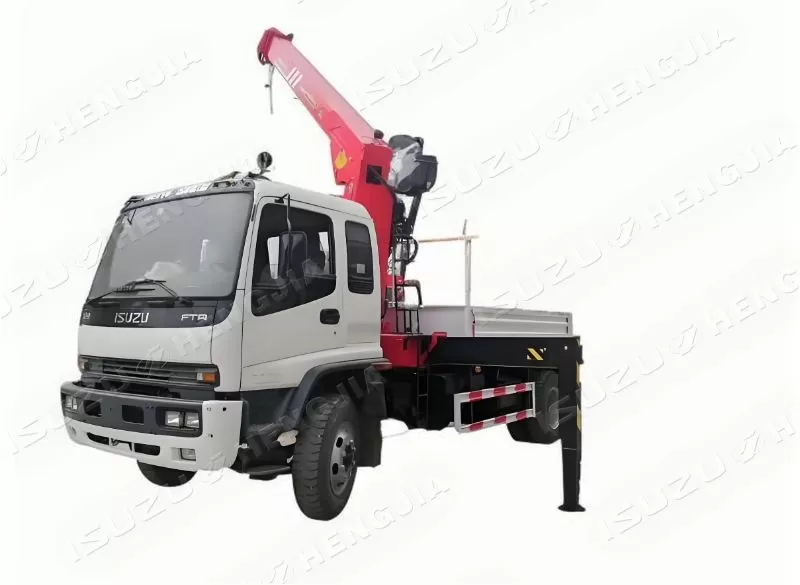

isuzu f/ftr شاحنة رافعة مثبتة
isuzu f/ftr شاحنة رافعة مثبتة

isuzu f/ftr شاحنة رافعة مثبتة

قاعدة العجلات 5550mm
يقود 4x2/4x4
نموذج المحرك 4HK1
قوة حصان المحرك 205HP-224HP
حمولة 8t
كرين الحمولة 8000 كجم
مربع المواد Q235/Q355

تكوين المنتج

عناصر Truck Crane هي نوع من المعدات التي تدرك رفع السلع ورفعها ورفعها من خلال الرفع الهيدروليكي ونظام التلسكوبي. وهو يتكون بشكل أساسي من أربعة أجزاء: الهيكل ، الرافعة ، صندوق الشحن والنظام الهيدروليكي. ‌
المكونات الرئيسية النقل مصنوع من الفولاذ عالي الجودة ، مع صلابة قوية وقوة ، دائمة وليس من السهل تشويه. تنقسم الرافعة إلى قاعدة وطفرة الرافعة. يتم تثبيت القرص الدوار 360 درجة على القاعدة لتسهيل الرافعة للعمل في أي زاوية. يتم تكوين الحزمة الفرعية المتقاطعة الكلية لتعزيز قوة الشعاع وحمل السيارة بأكملها. تم تصميم الأرجل الهيدروليكية الأمامية والخلفية. تم تجهيز النظام الهيدروليكي بمجموعة متنوعة من الصمامات متعددة الاتجاهات النسبية وصمامات التوازن لضمان استقرار وسلامة الجسم أثناء العمل.
متينة تتكون الرافعة من الفولاذ المنغنيز عالي القوة ، وذراع عمل سداسية ، وجهاز مزامنة سحاب واحد. هناك مجموعة متنوعة من أجسام المضخات التي تم بناؤها في الرافعة ، ويتم توصيل كل جسم مضخة من خلال صمام متعدد الاتجاهات وصمام توازن لضمان أن الرافعة تعمل بسلاسة وثابتة.
التصميم الهيكلي تصميم خفيف الوزن للسيارة بأكملها ، والإنتاج المعياري ، والمظهر العالي والحفاظ على القيمة. مصنوعة من الفولاذ عالي القوة ، الوزن الخفيف ، قوة عالية ، مستقرة وموثوقة.
مزايا السيارة فريدة من نوعها ، الأجزاء الأساسية من طفرة التلسكوبية المتزامنة هي الأجزاء المستوردة ، بجودة مستقرة. تم تطوير نظام التحكم الإلكتروني بواسطة المصنع الأصلي ، وتم تصميم محرك الدوار المزدوج بشكل خاص للسيارة ، والتي تتعاون مع بعضها البعض لإعطاء اللعب الكامل لأدائه الشامل.

مخطط السيارة

  • جهاز مزامنة كابل الأسطوانة المفردة

    جهاز مزامنة كابل الأسطوانة المفردة

  • الجهاز الدوار

    الجهاز الدوار

  • المتجولون الهيدروليكيين

    المتجولون الهيدروليكيين

  • جهاز التحكم

    جهاز التحكم

  • متكامل المتقاطع

    متكامل المتقاطع

  • رافعة الطفرة

    رافعة الطفرة

مخطط السيارة

رافعة شنت شاحنة


نموذج نوع الكابينة WB أول آه أوه FOH روه ل ث ح
FTR  صف نصف 5550 9000 2550 3650 1335 2115 4900 2450 600
ملاحظة: الأبعاد المذكورة أعلاه هي للرجوع إليها فقط ويمكن تخصيصها كما هو مطلوب


Isuzu FTR Truck Crane
قاعدة العجلات 5550
محرك 205hp/224hp
الانتقال ISUZU MLD
مربع المواد Q235/Q355
حجم المربع 4800x2450x600
العلامة التجارية كرين xcmg/palfinger
كرين الحمولة 8000 كجم
معيار المصنع الدوران الكامل ، لا مقعد ، أرجل أمامية قياسية ، حماية الجانب الأيسر واليمين ، الحماية الخلفية ، الملصقات العاكسة


اسم المنتج Isuzu FTR Truck Crane
معلمات السيارة قاعدة عجلات السيارة (مم) 5550
حجم السيارة () 9000x2550x3650
الكتلة الكلية (كغ) 18000
كتلة كبح (كغ) 9825
عدد الركاب في الكابينة 3
السرعة القصوى 90
مواصفات الإطارات 11.00R22.5 16PR
عدد الإطارات 6+1
معايير الانبعاثات الوطني الخامس ، الوطني السادس
معلمات الإرسال نموذج النقل ISUZU MLD
وضع العتاد 6forward + 1 عكسي
4HK1-TC50 151kw/205hp
4HK1-TCG60 151kw/205hp
4HK1-TCG62 164kw/224hp
أداء مخصص مربع المواد Q235
Q355
حجم المربع 4800x2450x600
العلامة التجارية كرين xcmg/palfinger
كرين الحمولة 8000 كجم
معيار المصنع الدوران الكامل ، لا مقعد ، أرجل أمامية قياسية ، حماية الجانب الأيسر واليمين ، الحماية الخلفية ، الملصقات العاكسة
ملاحظة: يرجى الاتصال بنا لتأكيد التكوين التفصيلي وتخصيص الدعم
