رافعة البضائع
| قاعدة العجلات | 3360mm-3815mm |
| يقود | 4x2/4x4 |
| نموذج المحرك | 4KH1 |
| قوة حصان المحرك | 98HP-130HP |
| حمولة | 1.5T-2T |
| كرين الحمولة | 2000kg-3200kg |
| مربع المواد | Q235/Q355 |
تكوين المنتج
| عناصر | شاحنة رافعة هي نوع من المعدات التي تدرك رفع السلع ورفعها ورفعها من خلال الرفع الهيدروليكي ونظام التلسكوبي. وهو يتكون بشكل أساسي من أربعة أجزاء: الهيكل ، الرافعة ، صندوق الشحن والنظام الهيدروليكي. | |||
| المكونات الرئيسية | النقل مصنوع من الفولاذ عالي الجودة ، مع صلابة قوية وقوة ، دائمة وليس من السهل تشويه. تنقسم الرافعة إلى قاعدة وطفرة الرافعة. يتم تثبيت القرص الدوار 360 درجة على القاعدة لتسهيل الرافعة للعمل في أي زاوية. يتم تكوين الحزمة الفرعية المتقاطعة الكلية لتعزيز قوة الشعاع وحمل السيارة بأكملها. تم تصميم الأرجل الهيدروليكية الأمامية والخلفية. تم تجهيز النظام الهيدروليكي بمجموعة متنوعة من الصمامات متعددة الاتجاهات النسبية وصمامات التوازن لضمان استقرار وسلامة الجسم أثناء العمل. | |||
| متينة | تتكون الرافعة من الفولاذ المنغنيز عالي القوة ، وذراع عمل سداسية ، وجهاز مزامنة سحاب واحد. هناك مجموعة متنوعة من أجسام المضخات التي تم بناؤها في الرافعة ، ويتم توصيل كل جسم مضخة من خلال صمام متعدد الاتجاهات وصمام توازن لضمان أن الرافعة تعمل بسلاسة وثابتة. | |||
| التصميم الهيكلي | تصميم خفيف الوزن للسيارة بأكملها ، والإنتاج المعياري ، والمظهر العالي والحفاظ على القيمة. مصنوعة من الفولاذ عالي القوة ، الوزن الخفيف ، قوة عالية ، مستقرة وموثوقة. | |||
| مزايا السيارة | فريدة من نوعها ، الأجزاء الأساسية من طفرة التلسكوبية المتزامنة هي الأجزاء المستوردة ، بجودة مستقرة. تم تطوير نظام التحكم الإلكتروني بواسطة المصنع الأصلي ، وتم تصميم محرك الدوار المزدوج بشكل خاص للسيارة ، والتي تتعاون مع بعضها البعض لإعطاء اللعب الكامل لأدائه الشامل. | |||
مخطط السيارة
جهاز مزامنة كابل الأسطوانة المفردة
الجهاز الدوار
المتجولون الهيدروليكيين
جهاز التحكم
متكامل المتقاطع
رافعة الطفرة
مخطط السيارة
| نموذج | نوع الكابينة | WB | OAL | OW | OH | FOH | ROH | L | W | H |
| 100p | قائمة انتظار منفردة | 3360 | 5995 | 2050 | 2900 | 1020 | 1615 | 3200 | 2200 | 380 |
| 3815 | 6800 | 2050 | 2900 | 1020 | 1965 | 3400 | 2200 | 380 | ||
| ملاحظة: الأبعاد المذكورة أعلاه هي للرجوع إليها فقط. مخصص عند الطلب | ||||||||||

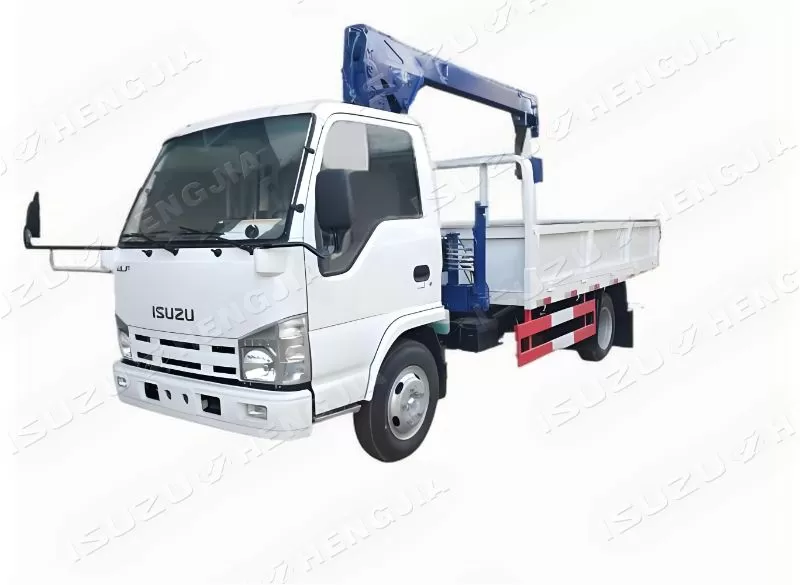

| اسم المنتج | Isuzu 100p شاحنة رافعة | |||
| معلمات السيارة | قاعدة عجلات السيارة (مم) | 3360 | 3815 | |
| حجم السيارة () | 5995x1950x2600 | 6800x1950x2600 | ||
| الكتلة الكلية (كغ) | 7300 | 7300 | ||
| كتلة كبح (كغ) | 4650 | 5050 | ||
| عدد الركاب في الكابينة | 2 | 2 | ||
| السرعة القصوى | 98 | 98 | ||
| مواصفات الإطارات | 7.00R16LT 8PR | 7.00R16LT 8PR | ||
| عدد الإطارات | 6+1 | 6+1 | ||
| معايير الانبعاثات | الوطني الخامس ، الوطني السادس | الوطني الخامس ، الوطني السادس | ||
| معلمات الإرسال | نموذج النقل | Isuzu MSB | Isuzu MSB | |
| وضع العتاد | 5-الأمام + 1 عكسي | 5-الأمام + 1 عكسي | ||
| 4KH1CN5LS | 72kw/98hp | ○ | ○ | |
| 4KH1CN5MD | 83kw/115hp | ○ | ○ | |
| 4KH1CN5HD | 95kw/130hp | ○ | - | |
| 4kh1cn6lb | 88kw/120hp | ○ | ○ | |
| أداء خاص | مواد مجلس الوزراء | Q235 | ○ | ○ |
| Q355 | ○ | ○ | ||
| حجم مجلس الوزراء | 3200x2000x380 | 3400x2000x380 | ||
| العلامة التجارية كرين | xcmg/palfinger | xcmg/palfinger | ||
| كرين الحمولة | 2000kg | 3200kg | ||
| معيار المصنع | الدوران الكامل ، لا مقعد ، أرجل أمامية قياسية ، حماية الجانب الأيسر واليمين ، الحماية الخلفية ، الملصقات العاكسة | الدوران الكامل ، لا مقعد ، أرجل أمامية قياسية ، حماية الجانب الأيسر واليمين ، الحماية الخلفية ، الملصقات العاكسة | ||
| ملاحظة: يرجى الاتصال بنا للحصول على تكوين مفصل وتخصيص الدعم | ||||
